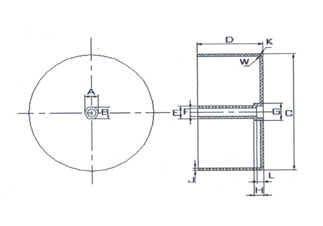

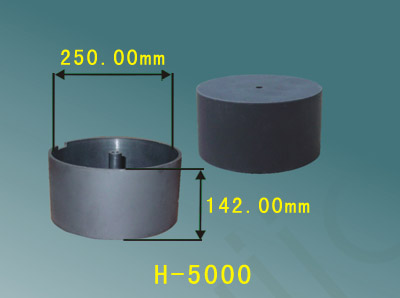

按图示检验主要设计尺寸：H-5000
| 图示代码 | 设计尺寸 |
| A | 40.00 |
| B | 30.00 |
| C | 250.00 |
| D | 142.00 |
| E | 19.00 |
| F | 13.00 |
| G | 50.00 |
| H | 16.00 |
| J | 3.00 |
| K | R3 |
| L | 12.00 |
● 检测工具：0.02卡尺或千分尺。
● 按图示标注代号对照检验。
● 平面不允许有台阶，手感光滑无阻。无明显翘曲。
● 外形无残缺或破损，色泽正常无异。
● 无金属杂质或其它杂物，含有金属、杂物的产品，必须作废品隔离。
● 无飞边、毛刺及多余物质。
● 手感有强力弹性，且不脆裂。
● 选用原材料必须符合欧盟ROHS指令要求，并具有UL黄卡认证且定点供应。
● 热变形温度≥100摄氏度，阻燃性能UL94Vo级/0.8—3.2mm。
● 其它结构均应符合变压器制造工艺为标准。
