20-68-77

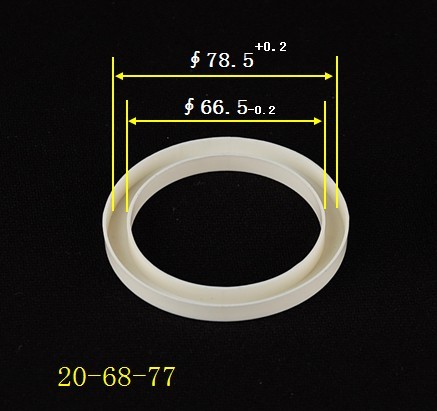

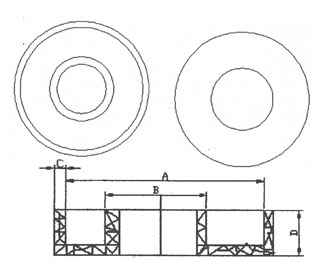

结构图:

按图示检验主要设计尺寸：20-68-77

图示代码	设计尺寸
A	78.50±0.2
B	66.50±0.2
C	0.60
D	8.00

● 检测工具：0.02卡尺或千分尺。

● 按图示标注代号对照检验。

● 平面不允许有明显台阶，手感光滑无阻，无明显翘曲。

● 外形无残缺或破损，色泽正常无异。

● 光洁度达到▽7以上，不允许有无害伤痕及缩影。

● 无金属杂质或其它杂物，含有金属、杂物的产品，必须作废品隔离。

● 无熔迹痕，无内在气孔亮点。有气孔亮点（不含熔迹痕）的产品作等外品。

● 无飞边、毛刺及多余物质。

● 手感有强力弹性，且不脆裂。

● 选用原材料必须符合欧盟ROHS指令要求，并具有UL黄卡认证且定点供应。

● 热变形温度≥100摄氏度，阻燃性能UL94Vo级/0.8—3.2mm。

● 其它结构均应符合变压器制造工艺为标准。
