R-07

结构图:

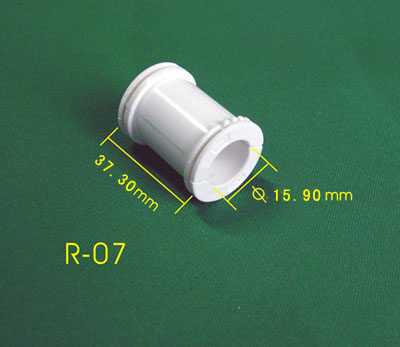

按图示检验主要设计尺寸：R-07 内

图示代码	设计尺寸	公差
A	15.90	最小值
B	27.60	最大值
C	1.75	最小值
D	21.50	参考值
E	18.00	参考值
F	1.00	±0.10
G	37.30	最大值
H	29.20	±0.30
I	1.50	±0.10
J	2.00	±0.10
W	1.00	参考

● 检测工具：数显卡尺或千分尺。

● 按图示标注代号对照检验。

● 出线槽数为4×2个。

● 内孔A不圆度≤0.20mm,两端滚齿平面的不平行度≤0.20mm，无明显翘曲。

● 内孔孔吻合处不允许有台阶，手感光滑无阻。

● 外形无残缺或破损，色泽正常无异。

● 光洁度达到▽7以上，但允许有无害伤痕及缩影。

● 无金属杂质或其它杂物，含有金属、杂物的产品，必须作废品隔离。

● 无熔迹痕，无内在气孔亮点。有气孔亮点（不含熔迹痕）的产品作等外品。

● 无飞边、毛刺及多余物质。关键部位毛刺≤0.05 mm。

● 抗压力≥25公斤/平方厘米，不破损。

● 手感有强力弹性，且不脆裂。

● 硬度、耐磨性能均适合高速重负荷转动。

● 选用原材料必须符合欧盟ROHS指令要求，并具有UL黄卡认证且定点供应。

● 热变形温度≥120摄氏度，绝缘电阻必须≥1000M欧姆，阻燃性能UL94Vo级/0.8—3.2mm。

● 其它结构均应符合变压器制造工艺为标准。

结构图:

按图示检验主要设计尺寸：R-07 外

图示代码	设计尺寸	公差
K	21.80	±
L	27.50	最大值
M	1.85	最小值
N	23.80	±
O	1.00	±0.10
P	32.50	±
Q	27.00	±0.30
R	1.50	±
S	2.50	±

● 检测工具：数显卡尺或千分尺。

● 按图示标注代号对照检验。

● 出线槽数为5×2个。

● 内孔K不圆度≤0.20mm,与内壳D尺寸配合松紧合适。

● 内孔孔吻合处不允许有明显台阶，两件装配后平直无明显翘曲，拼接缝≤0.20mm。

● 外形无残缺或破损，允许在吻合处有无效缺损，色泽正常无异。

● 光洁度达到▽7以上，但允许有无害伤痕及缩影。

● 无金属杂质或其它杂物，含有金属、杂物的产品，必须作废品隔离。

● 无熔迹痕，无内在气孔亮点。有气孔亮点（不含熔迹痕）的产品作等外品。

● 无飞边、毛刺及多余物质。关键部位毛刺≤0.05 mm。

● 抗压力≥25公斤/平方厘米，不破损。

● 手感有强力弹性，且不脆裂。

● 选用原材料必须符合欧盟ROHS指令要求，并具有UL黄卡认证且定点供应。

● 热变形温度≥120摄氏度，绝缘电阻必须≥1000M欧姆，阻燃性能UL94Vo级/0.8—3.2mm。

● 其它结构均应符合变压器制造工艺为标准。
